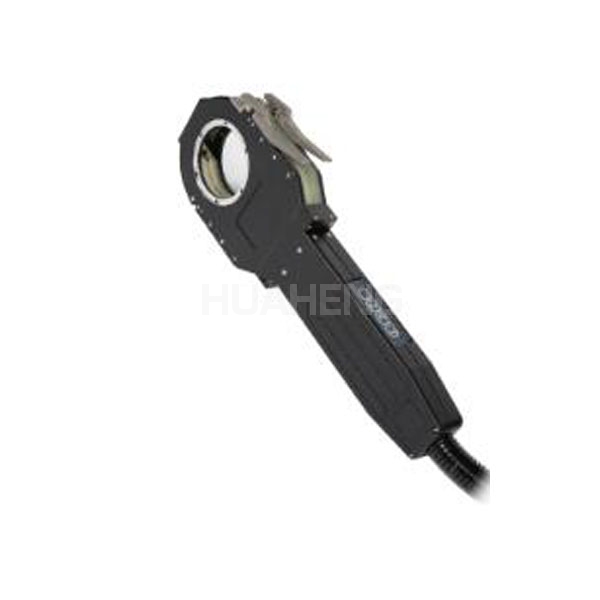

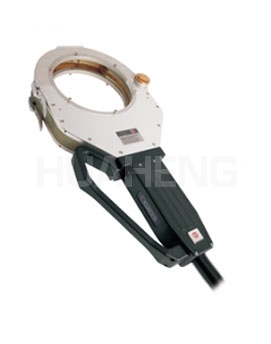

该焊枪是为种种管件对接而设计的全位置自动钨极氩弧焊（不加焊丝）的专用焊枪 ，焊接前在密封腔内充�；て� ，包管焊缝获得良好的�；�。并按客户要求定制管径规模内的复式夹具 ，该夹具系统可包管被焊件精确定位 ，无需定位点焊 ，从而为客户提供高效率、高质量的专用焊枪。本机可与Tube Master200、iOrbital4000、iOrbital5000程控焊接电源配套使用 ，可精密实现全位置TIG管/管焊接 ，焊接结果重现性高 ，可抵达理想的焊接效果。主要应用于电子、仪表、制药、工程装置、军工和核电等行业。
焊枪主要部分接纳铝制 ，结构轻巧； 接纳了密封式设计 ，�；ばЧ椒⒊浞�； 专利技术的柔性自动定心夹具 ，精确定位； 适用薄壁碳钢、不锈钢、钛及钛合金材质的管道焊接； 自熔焊接方法； 焊枪上配备操作按钮 ，焊枪使用轻便 ，适合现场装置。
TC26 | TC36 | TC76 | TC156 | TC-2 | TC-3 | TC-4 | |
可焊材质 | 碳钢、不锈钢、钛合金 | 碳钢、不锈钢、钛合金 | 碳钢、不锈钢、钛合金 | 碳钢、不锈钢、钛合金 | 碳钢、不锈钢、钛合金 | 碳钢、不锈钢、钛合金 | 碳钢、不锈钢、钛合金 |
可焊管径（mm） | Φ6～Φ22（1/4″～7/8″ ） | Φ6～Φ32（1/4″～1 1/4″ ） | Φ19.05～Φ63.5（3/4″ ～2 1/2″ ） | Φ50.8～Φ168.3（2″～65/8″） | Φ12.7～Φ50.8（1/2″～3″ ） | Φ19.05～Φ7（3/4″～3″ ） | Φ38.1～Φ101.6（2″～4″） |
钨极直径（mm） | ￠1.0；￠1.6 | ￠1.6；￠2.4 | ￠1.6；￠2.4 | ￠2.4；￠3.2 | ￠1.6；￠2.4 | ￠1.6；￠2.4 | ￠2.4；￠3.2 |
旋转速度（rpm） | 0.6～12 | 0.3～6 | 0.2～6 | 0.06～1.2 | 0.24～4.8 | 0.2～4 | 0.095～1.9 |
�；て� | 氩气 | 氩气 | 氩气 | 氩气 | 氩气 | 氩气 | 氩气 |
冷却方法 | 水冷 | 水冷 | 水冷 | 水冷 | 水冷 | 水冷 | 水冷 |
冷却流量（ml/min） | ≥300 | ≥300 | ≥300 | ≥300 | ≥300 | ≥300 | ≥300 |
额定电流 | 60A 暂载率 60% | 65A 暂载率 60% | 75A 暂载率 60% | 100A 暂载率 60% | 75A 暂载率 60% | 75A 暂载率 60% | 100A 暂载率 60% |
主要尺寸（mm） | |||||||
A | 80 | 98 | 145 | 295 | 135 | 160 | 195 |
B | 40 | 47 | 72 | 150 | 65 | 79 | 97 |
C | 40 | 41 | 43 | 61 | 38 | 38 | 57 |
D | 340 | 360 | 412 | 630 | 426 | 453 | 497 |
重 量（kg） | 2.0（不含电缆） | 2.0(不含电缆) | 3.0(不含电缆) | 10.5（不含电缆） | 2.5（不含电缆） | 3.5(不含电缆) | 6(不含电缆) |
外形尺寸(mm) | 340*80*40 | 360*120*41 | 412*165*43 | 630*330*61 | 426*155*38 | 453*177*38 | 497*230*57 |
